实验21 LoadRunner场景设计与运行¶
难度：★★☆ | 预估时长：__ 分钟
21.1 实验目的¶
- 知识目标：理解 Controller 的作用与两种场景类型（手动场景 / 面向目标场景）；理解集合点三种释放策略与面向目标场景的运行原理。
- 技能目标：能完成手动场景 Global Schedule（Initialize / Start Vusers / Duration / Stop Vusers）与集合点策略设置；能设计并运行"添加岗位"性能测试场景，观察 Vuser 状态与服务器资源监控。
- 素养目标：养成"先设计负载模型再执行"的规范测试习惯，能按 Vuser 状态与监控数据判断场景运行是否正常。
21.2 实验环境¶
- 操作系统：Windows 10 / Windows 11；
- 工具：LoadRunner 12.55 Community（Controller）；
- 被测系统：人力资源综合服务系统（
http://192.168.X.XXX/suthr/logon）； - 前置：实验20 的"添加岗位"脚本。
21.3 实验重难点¶
重点：手动场景 Global Schedule（Initialize / Start Vusers / Duration / Stop Vusers）；集合点策略三种释放方式；场景运行控制与 Vuser 状态。
难点：用户组模式 vs 百分比模式；面向目标场景五类目标的运行原理与"虚拟用户数不成倍增长"的原因；面向目标结果 Failed 的四种情况。
21.4 实验内容¶
21.4.1 认识 Controller 与场景¶
1. 任务描述 理解 Controller 及两种场景类型。
2. 实验步骤
-
步骤 1：Controller 是 LoadRunner 的场景工具，用于创建和控制场景：控制模拟的用户数、这些用户执行的操作、以及用于运行模拟的计算机。
-
步骤 2：Vuser 机制：Vuser 不操作客户端应用程序，直接通过 LoadRunner API 函数向服务器提交输入生成负载；无用户界面、系统资源极少，单工作站可运行大量 Vuser。
-
步骤 3：两种场景：
- 手动场景：自行设置虚拟用户的变化，模拟真实请求模型（"定量型"，一般在负载/压力测试中应用）；
- 面向目标场景：测试性能是否能达到预期目标（能力规划/能力验证常用）。
Controller 像什么？
Controller 就像剧组里的"总导演"：脚本（实验20 写好的）是剧本，Vuser 是演员，Controller 负责安排多少个演员上场、什么时候上场、演什么、在哪儿演。
常见错误与排错
- 若新建场景时找不到脚本：确认实验20 的"添加岗位"脚本已保存，且添加的是该脚本；
- 若负载没有按预期加压：先检查场景类型选的是"手动场景"还是"面向目标场景"，两者的负载由谁决定完全不同。
21.4.2 手动场景设计¶
1. 任务描述 掌握手动场景的两种模式与 Global Schedule。
2. 实验步骤
- 步骤 1：新建场景选择"手动场景"。手动场景包含两种模式：
- 用户组模式：一个 Script 就是一个 Group；
- 百分比模式：按百分比分配虚拟用户。
-
可相互切换：Scenario → Convert Scenario to the Percentage Mode / Vuser Group Mode。
-
步骤 2：Scenario Groups 常用操作（从左到右）：Start Scenario、Virtual Vusers（虚拟用户）、Add Group（添加脚本）、Remove Group、Runtime Settings、Details、View Script 等。
-

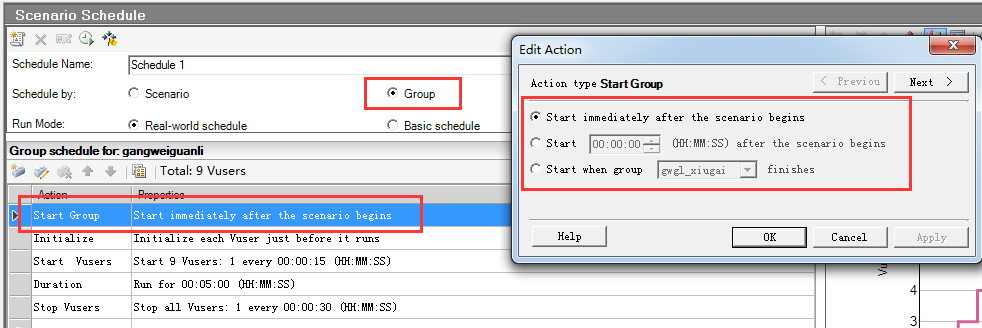

步骤 3：Global Schedule 设置（用户组模式含 Scenario 与 Group 两级）： | 项目 | 说明 | | --- | --- | | 场景开始时间 | Without delay 立即 / With a delay 延迟 / At 指定时间 | | Initialize | 通常选"Initialize each Vuser just before it runs"（运行前初始化） | | Start Vusers | Simultaneously 同时 / *** Vusers every *** 每隔一段时间启动若干 | | Duration | Run until completion 跑完 / Run for *** 持续指定时间 | | Stop Vusers | Simultaneously 同时停 / *** Vusers every *** 每隔一段时间停若干 |
-
步骤 4：Interactive Schedule Graph：通过编辑场景曲线图（Edit Mode 添加/切割/删除 Action）设计负载曲线。
用户组模式和百分比模式怎么选？
用户组模式像"按班级点名"——每个脚本（Group）各管各的用户数；百分比模式像"按比例分蛋糕"——总共 100 个用户按百分比切给各脚本。想精确控制每个脚本的用量选前者，想按业务占比分配选后者。
常见错误与排错
- 若设了 At（指定时间）开始，场景却不立即运行：这是正常现象，要么改回 Without delay（立即），要么等到指定时间；
- 若负载曲线不符合设计：确认已进入 Edit Mode 编辑曲线，并检查 Start Vusers 的间隔与数量设置。
21.4.3 集合点策略¶
1. 任务描述 设置集合点的三种释放策略。
2. 实验步骤
-
步骤 1：菜单 Scenario → Rendezvous 打开 Rendezvous Information（脚本无集合点则该菜单置灰）。
-
步骤 2：对集合点设置 Policy，三种策略：
- Release when % of all Vusers at the rendezvous（全部用户百分比）；
- Release when % of all running Vusers arrive（在线运行用户百分比）；
- Release when Vusers arrive（到达指定数量）。
-
步骤 3：理解区别：假设 100 用户、每 1 分钟加 10 个。策略百分比均 100% 时——策略 1 要等全部 100 个都到；策略 2 当前只有 10 人在线，则 10 个到齐就释放。
-
步骤 4：超时：前后 Vuser 到达间隔可能很长，需指定超时时间，超时后不再等待迟到的用户，所有等待用户全部释放。
-
步骤 5：可在多个脚本上设置相同集合点名称，实现多个脚本同时并发。
为什么集合点要设超时时间？
集合点像"约好在门口集合再一起进场"——如果有人迟迟不到，队伍就得一直等。设了超时时间，等于约定"最多等 X 分钟"，到点没到齐也放行，避免大多数用户白白干等。
常见错误与排错
- 若 Rendezvous 菜单是灰色的：说明脚本里没有插入集合点，需回实验20 在脚本中添加后再设置策略；
- 若集合点释放时机不符合预期：核对 Policy 选的是三种策略中的哪一种（全部用户百分比 / 在线用户百分比 / 指定数量），三者等待范围不同。
21.4.4 面向目标场景设计¶
1. 任务描述 掌握面向目标场景的五种目标类型与运行原理。
2. 实验步骤
-
步骤 1：面向目标场景先定义目标，LoadRunner 自动基于目标创建场景，运行中不断把结果与目标比较决定下一步。
-
步骤 2：五种目标类型： | 目标类型 | 用途 / 原理 | | --- | --- | | Virtual Users | 测并发用户处理能力（递增到目标值） | | Hits per Second | 目标为每秒点击数，需设最大/最小虚拟用户数（点击率与 VU 数成正比） | | Transactions per Second | 目标为每秒事务数（脚本必须定义事务），用于衡量每秒业务笔数 | | Transaction Response Time | 目标为事务响应时间（想知道多少并发时响应时间到上限） | | Pages per Minute | 目标为每分钟处理页面数（一个事务一个页面时与 TPS 相同） |
-
步骤 3：运行原理（以 Hits per Second 为例）：先用最小虚拟用户数执行 → 判断是否达到目标 → 未达到则增加虚拟用户再判断 → 重复直到目标；用最大虚拟用户数仍达不到则停止并保存结果。
为什么虚拟用户数翻倍，TPS 不会翻倍？
虚拟用户增多 → 事务平均响应时间增加 → 相同时内每个用户处理的事务数变少，所以每秒处理事务数不可能成倍增长。
-
步骤 4：结果被置为 Failed 的四种情况：
- 用最大用户数执行两次仍未达到目标；
- 负载机不够；
- 所有用户都运行失败；
- 增加几批 Vuser 后目标值没有增加。
-
步骤 5：关键设置：Run Time（达到目标后继续运行的时间）、If target cannot be reached（停止并保存 / 继续运行）、Load Behavior（Automatic 自动 / 指定时间达到目标 / 每隔一段时间增加目标量）。
常见错误与排错
- 面向目标场景结果为 Failed 不一定是系统性能不行：负载机不够、所有用户运行失败、增加几批 Vuser 后目标值没有增加等情况都会判 Failed，要结合步骤 4 的四种情况逐一分析。
21.4.5 场景运行¶
1. 任务描述 掌握场景运行控制、Vuser 状态与资源监控。
2. 实验步骤
-
步骤 1：场景设计界面左下角 Run 选项卡进入运行界面。
-
步骤 2：场景控制操作：
- Start Scenario：开始场景（初始化 Vuser 并分配到负载发生器）；
- Stop：停止场景；
- Reset：把所有用户组重置为 Down 状态，准备下次执行；
- Run/Stop Vusers：运行期间手动控制 Vuser 数量。
-
步骤 3：Vuser 运行状态：Down（关闭）→ Pending（挂起）→ Init（初始化）→ Ready（就绪）→ Run（运行）→ Rendez（到集合点等待）→ Passed（通过）/ Failed（失败）/ Error（错误）→ Gradual Exiting / Exiting → Stopped。
-
步骤 4：Scenario Status：Running Vusers、Elapsed Time、Hits/Second、Passed/Failed Transactions、Errors 等。
-
步骤 5：Output 对话框（View → Show Output）：查看 Vuser 和负载发生器发来的错误、通知、警告等消息。
-
步骤 6：系统资源监控：把左侧 Windows Resources 拖到右侧监控窗口 → 右击 Add Measurements 添加被监控主机（Add Machine）→ 通过 Add/Delete 增减监控指标（CPU、内存等）。
为什么要监控 Windows Resources？
压测不能只看"跑没跑通"，还要看服务器"累不累"——CPU、内存等资源指标就像人的心率血压，场景运行时同步监控，才能判断瓶颈出在哪台机器、哪种资源上。
常见错误与排错
- 若场景跑完后无法再次运行：先点 Reset 把所有用户组重置为 Down 状态，再 Start Scenario；
- 若看不到监控数据：确认已用 Add Machine 添加了被监控主机，并用 Add/Delete 勾选了要监控的指标。
21.4.6 实例：设计并运行"添加岗位"场景¶
1. 任务描述 新建场景、按表设计场景并运行。
2. 实验步骤
-
步骤 1：新建场景，添加实验20 编辑完成的"添加岗位"脚本。
-
步骤 2：按下表设计场景： | Vusers | Rendezvous | Start Vusers | Duration | Stop Vusers | | --- | --- | --- | --- | --- | | 20 | Release when 5 Vusers arrive at the rendezvous | 每 5 秒开始 5 个用户 | Run until completion | 无 |
-
步骤 3：运行场景，观察 Vuser 状态、Scenario Status、事务情况与资源监控。
常见错误与排错
- 若集合点释放不符合设计：核对策略是否选了 Release when 5 Vusers arrive（本例要求每 5 人到齐即释放）；
- 若 Vuser 不是每 5 秒启动 5 个：检查 Start Vusers 是否设置为"每隔 5 秒启动 5 个用户"。
21.5 实验总结¶
本次实验掌握了以下要点：
- 一是理解了 Controller 的作用与两种场景类型（手动场景 / 面向目标场景）的区别（对应知识目标）；
- 二是掌握了手动场景 Global Schedule 设置、集合点三种释放策略、面向目标场景五种目标类型及其运行原理（对应知识/技能目标）；
- 三是能设计并运行"添加岗位"场景，通过 Vuser 状态、Scenario Status 与 Windows 资源监控判断场景运行情况（对应技能目标）；
- 四是养成"先设计负载模型、边运行边看监控"的规范测试习惯（对应素养目标）。
21.6 作业提交¶
- 提交地点：吾爱作业网
- 提交资料：
- 手动场景 Global Schedule 设置截图；
- 集合点策略设置截图；
- 场景运行中 Scenario Status / 资源监控截图。
- 不会做时填写"心得感悟"（1~50 字）。
21.7 知识检测¶
- [ ] （填空）LoadRunner 中负责创建和控制场景的工具是 Controller。
- [ ] （填空）手动场景的两种模式是用户组模式和 百分比模式。
- [ ] （选择）集合点策略中"当前在线运行用户到齐指定百分比就释放"对应（ ）。
- A. Release when % of all Vusers at the rendezvous B. Release when % of all running Vusers arrive C. Release when Vusers arrive
查看解析
正确答案：B。策略 2 按在线运行用户百分比释放；策略 1 按全部用户，策略 3 按到达指定数量。
- [ ] （选择）以下哪项不属于面向目标场景的目标类型？（ ）
- A. Hits per Second B. Transactions per Second C. Page Reads/sec D. Virtual Users
查看解析
正确答案：C。Page Reads/sec 是系统资源监控指标（内存分析用），面向目标场景的五类目标为 Virtual Users、Hits per Second、Transactions per Second、Transaction Response Time、Pages per Minute。
- [ ] （填空）场景运行前，需把所有用户组重置为 Down 状态的操作是 Reset。
